Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave

Общие рекомендации



Рекомендуемый наклон



Натуральная черепица SEA WAVE подходит для всех типов крыши с минимальным наклоном от 11°.



Доставка на место стройки



Черепица доставляется на поддонах в указанное заказчиком место, прямо на строительную площадку. При выборе места необходимо учитывать, чтобы туда смогла проехать тяжелая грузовая машина. В зависимости от модели черепицы на поддоне помещается от 210 штук и вес поддона около 950 кг.



Хранение



Если черепица будет некоторое время храниться на строительной площадке, то рекомендуется её укрывать от дождя и снега.



Проветривание



Для достижения совершенной службы кровельной конструкции важно, чтобы подстил был установлен как можно плотнее. Теплый воздух, содержащий водяной пар, образовавшийся между подстилом и теплоизоляцией, должен быть выветрен. Кроме этого необходим допуск воздуха на смену удаленному, в соответствии с рисунком через щели в карнизе стрехи.



Двускатная крыша



В домах, где предусмотрено холодное чердачное помещение, крыша проветривается через воздуховыпускные окна, расположенные в торце здания.

В домах, где теплоизоляция размещается непосредственно под подстилом, рекомендуется оставлять холодный коньковый треугольник высотой около 500 мм, где проветривание происходит через отверстия в торцах крыши. В домах без треугольных фронтонов необходимо отдельно продумать систему проветривания.



Если проветривание фронтона через торцы здания невозможно, то проветривание пространства происходит через вентиляционный канал или вентиляционную черепицу. Вентиляционный канал рассчитан на 100 м2 пространства.



Четырехскатная крыша



Проветривание данной конструкции осуществляется с помощью вентиляционных каналов или вентиляционной черепицы.

А. Размер воздуховыпускных окон примерно 1 дм2 на каждые 10 м2 промежуточного перекрытия.
В. Между подстилом и теплоизоляцией должно быть расстояние не менее 50 мм.
С. Для попадания воздуха через стреху под подстил обязательно надо оставлять щели для проветривания между досками карниза.



Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»

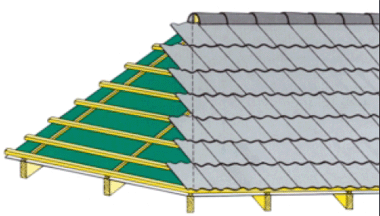

Установка подстила



Подстил устанавливается в горизонтальном направлении на стропилах, крепится 25 мм толевыми гвоздями с большими шляпками или вентиляционными рейками. Шаг крепежа около 200 мм. Перехлест подстила в поперечном направлении 150 мм. Из-за возможного стока конденсата подстил необходимо устанавливать так, чтобы между стропилами сформировалась в подстиле впадина примерно 20-30 мм. В продольном направлении стыковка происходит на стропилах.




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»

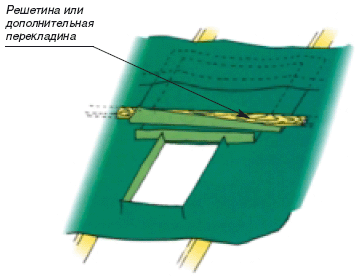

Проходы



При четырехугольном проходе в подстиле вырезается ножиком отверстие так, чтобы края подстила можно было загибать наверх. Выше прохода надо в разрезанном подстиле сделать отдельно направляющие, для отвода воды в стороны. Поэтому работы связанные с выполнением прохода необходимо производить в ходе начала работ, а не после установке крыши.



Расход подстила на 1,4 раза больше площади крыши.




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»



Рейки для проветривания



В случае необходимости, поверх подстила на местах стропил прибиваются рейки для проветривания, например 22х50 мм.



Дополнительная рекомендация



В местностях с сильными ветрами и при использовании водосточных желобов, рекомендуется устанавливать на карнизный свес т. н. каплеотражатель (водоотражатель), который предотвращает затекание воды на торцевые доски. Каплеотражатель крепится между нижним рядом черепицы и решетиной. При помощи каплеотражателя брызги отводятся в водосточный желоб.



Расчет и монтаж обрешетки

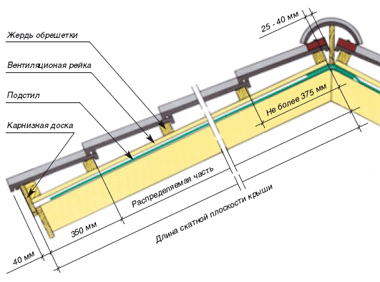

Расстояние между жердями обрешетки



Расстояние от верхнего края верхней жерди обрешетки до коньковой доски составляет 25-40 мм, в зависимости от наклона крыши. Максимально длина равна выступу верхней части черепицы. Расстояние от лобовой доски до верхнего края второй жерди обрешетки должно составлять 350 мм.



Внимание! 350 мм - расстояние вместе с толщиной карнизной доски (см. рис.)



Расстояние между верхним краем верхней жерди и верхним краем нижней жерди делится поровну, чтобы интервал между решетинами был одинаковым, и в зависимости от уклона кровли составлял 320-375 мм. Жерди обрешетки обрезаются только после установки первого ряда черепицы.



Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»



Определение необходимого количества черепицы Sea Wave



Пример 1. Наклон кровли 18°, перекрытие черепицы - 45 мм и полезная длина составляет 375 мм. Длина стороны крыши составляет 6320 мм (от конька до карнизной доски). Длина делимой стороны 6320 мм - (40 мм) - 350 мм = 5930 мм. Полученную длину 5930 мм делят на полезную длину 375 мм. Получают 15,8 и округляют в большую сторону до 16 рядов. Если 5930 разделить на 16, то расстояние между обрешетками выходит 371 мм (измеряется от верхнего края одной до верхнего края другой обрешетки).



Внимание! При заказе черепицы необходимо добавлять нижний ряд черепиц, т.е. 16+1=17 горизонтальных рядов (см. пример ниже).



Для упрощения установки черепицы ширина крыши должна быть кратна 300 мм.

Пример 2. Ширина крыши составляет 15000 мм. В вертикальном направлении количество рядов черепицы получают делением 1500 мм на 300. Таким образом, имеем 50 вертикальных рядов.




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»



Перекрытия, полезные длина и ширина, а также расход черепицы при различных наклонах (двускатные крыши):



Наклон Перекрытие Полезная длина Полезная ширина Штук на м2
11°-25° 100 320 мм 300 мм 10,9
25°-35° 75 345 мм 300 мм 10,2
35° или круче 45 375 мм 300 мм 9,5





Подъем черепицы на крышу



Наиболее простой способ подъема черепицы на крышу с помощью автотранспортного подъемника. Конечно же из-за большого веса поддоны нельзя опускать прямо на решетины, а только небольшими партиями в указанные на рисунке места.




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»

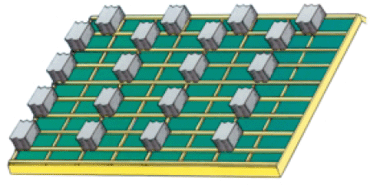

Распределение партии черепицы на крыше



Чтобы черепицу не перемещать на крыше в ходе работы, стопки черепицы равномерно распределяют на крыше.



Стопки черепицы ставят на каждый второй промежуток между жердями обрешетки как показано на рисунке. Стопки черепицы (по 5 штук) начинают распределять на 1200 мм от края второго промежутка между жердями.



Черепица выкладывается по верхнему и нижнему рядам, выравнивается относительно стреховых свесов и нижний ряд закрепляется. Затем идет заполнение плоскости черепицей. В случае, если плоскость имеет большие размеры по горизонтали, то укладка ведется от центра вправо и влево.



Это важно



1. Нужно снять диагональные размеры крыши, чтобы быть уверенным в прямоугольности крыши.

2. Еще раз проконтролируйте, чтобы воздух попадал из под карнизной стрехи под подстил и далее беспрепятственно через конек, фронтон или вентиляционный канал выходил наружу.

3. Проверьте, чтобы между подстилом и теплоизоляцией было воздушное пространство не менее 50 мм.

4. Расстояние между решетинами обрешетки измеряется всегда от верхнего края одной до верхнего края следующей.

5. Черепица крепится по периметру, если уклон более 450 или присутствуют значительные ветровые нагрузки то внутри периметра черепица дополнительно крепится саморезами.



Разрезание черепицы



На сгибах приходится обрезать черепицу. Перед этим надо отметить цветную линию по месту отреза. Следует избегать разрезания черепицы на готовой крыше. Образовавшуюся при этом пыль следует удалить сразу после резки. Для разрезания черепицы надо использовать специальное шлифовальное оборудование. Диск должен подходить для резки каменных пород.




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»



Нижний карнизный свес



Под нижней решетиной обрешетки крепится дополнительная рейка такой толщины, чтобы нижний ряд был под одним наклоном со всеми другими. Черепица нижнего ряда вся крепится оцинкованными гвоздями или саморезами. Нижний ряд выступает за подшивку на 40 мм.




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»



Специальные участки



Разжелобки



Вдоль разжелобка укладывается подстил шириной не менее 1,2 м. Середина подстила должна совпадать с осью разжелобка. Далее застилаются сопряженные плоскости с таким расчетом, чтобы перехлест был не менее 15 см. Расстояние от оси разжелобка под прямым углом должно быть около 15 см. Вдоль оси разжелобка на вертикальную обрешетку монтируется доска 50*100 под горизонтальную полку жести разжелобка. Крепление жести разжелобка осуществляется гвоздями в горизонтальную полку в направлении снизу вверх.



Перехлест разжелобка должен быть не менее 20 см. Если разжелобок заканчивается скатом крыши, то отвод воды осуществляется поверх черепицы с помощью свинцовой пластины.



Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»



1. Стропила

2. Глухая опалубка (22x100) или фанера минимум 300 мм с обеих сторон от центра

3. Первый слой подстила сверху глухой опалубки

4. Основной слой подстила

5. Рейка для проветривания (например, 50x50 мм)

6. Опора

7. Жердь обрешетки

8. Жесть разжелобка

9. Черепица


Место перегиба



Подстил с обеих сторон продолжается за перегиб не менее, чем на 150 мм. После этого устанавливаются необходимые рейки для проветривания и решетины. В первую очередь укладывается черепица с одной стороны перегиба, чтобы отметить места среза. При отметке места среза надо учитывать и место для коньковой доски. Черепица отрезается как можно ближе к коньковой доске.



И прикрепляется так, чтобы коньковые черепицы подошли туда точно и касались своими боковыми сторонами верхней поверхности рядной черепицы. Все коньковые черепицы, так же и разрезанные рядные, крепятся оцинкованными гвоздями или саморезами.




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»

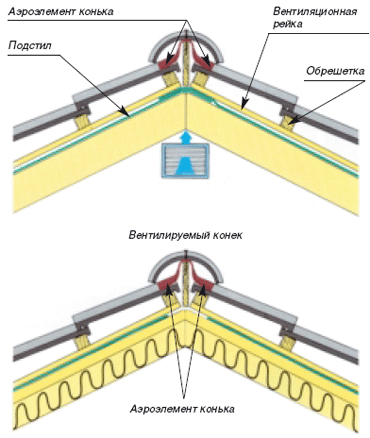

Конек



Верхние жерди обрешетки прикрепляются примерно на 25-40 мм от края коньковой доски. После установки верхней решетины прикрепляется коньковая доска. Толщина коньковой доски должна быть примерно 40 мм и высота такая, чтобы коньковая черепица лежала на черепице верхнего ряда, не касаясь коньковой доски. Под коньковую черепицу укладывается аэроэлемент. Коньковая и верхний ряд рядной черепицы крепится оцинкованными гвоздями или саморезами. Места соединения коньковых черепиц должны перекрываться не менее чем на 60-100 мм. На окончании конька крепится заключительная черепица или пластиковый коньковый торцевой элемент.




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»

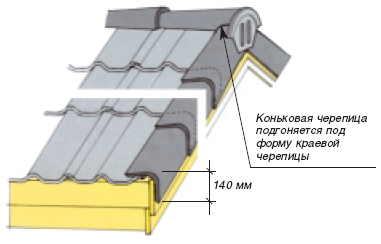

Торцевая стреха



В первую очередь укладывается нижний ряд черепицы, затем в случае необходимости, перемещается ряд черепицы так, чтобы обе стрехи были одинаковой длины и те черепицы, которые надо обрезать, обрезаются. Крайние ряды черепицы крепятся оцинкованными гвоздями или саморезами.



Фронтонная доска крепится к обрешетке так, чтобы верхняя грань доски была на одном уровне с верхним краем черепицы.



Краевой желоб крепится оцинкованными гвоздями или саморезами сбоку к торцовой доске стрехи.




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»




Инструкция по монтажу натуральной цементно-песчаной черепицы Sea Wave от компании «ЕвроКРОВ»



Проходы



Для кровли из натуральной черепицы SEA WAVE, как правило, используют уже готовые проходы, но если они не подходят, тогда изготавливают отдельно. Проходы делают в соответствии с шагом жердей горизонтальной обрешетки и распределением черепицы, используя в случае необходимости дополнительную обрешетку. Проходы трубы устанавливаются как можно ближе к коньку. Выше труб прохода надо использовать снегозаграждение.



Выше прохода, в разрезанном подстиле изготавливаются специальные водонаправляющие желоба для отвода воды мимо места прохода. Поэтому надо постараться делать работы по проходам на этапе подготовительных работ, а не после установки кровли.



Обрешетка устанавливается в соответствии с требованиями. Толщина обрешетки в местах, где черепица не опирается на нижней ряд черепицы должна быть на 15 мм выше. В местах, где проходят трубы необходимо использовать уплотнители.
